碳纖維卷繞復合管是由預浸漬樹脂的復合織物纏繞在心軸上制成。為了優化強度和剛度，各層通常朝向不同的方向。纏繞后，管子經過固化，將各層粘合在一起，形成輕質而堅固的圓柱形結構。

在本文中，我們將研究卷繞復合管的復雜之處，并探討其結構背后的設計和科學原理。

碳纖維卷繞復合管的獨特設計考慮

以下是確保有效卷繞的不同設計考慮因素：

纖維取向

卷繞復合管允許在纏繞過程中控制纖維的方向。工程師可以通過將每層纖維排列在不同方向（例如軸向、環向和 ± 45° 方向）來調整管的機械性能。這種獨特的靈活性可以優化強度、剛度和其他性能特征。

纖維和面料的選擇

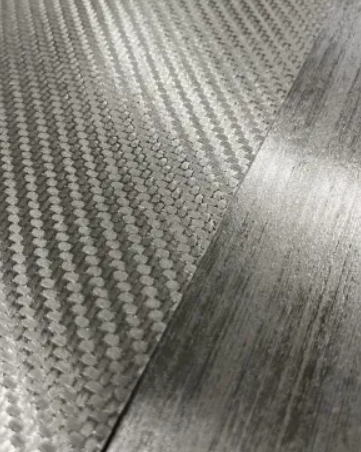

復合預浸料織物的纖維可以單向排列（所有纖維沿織物長度排列），也可以編織成斜紋圖案。纖維本身除了是碳纖維、玻璃纖維、凱夫拉纖維或其他纖維外，還可以是低模量、中模量或高模量（高剛度）。成品復合管的性質取決于纖維的選擇和織物中纖維的方向。

樹脂體系選擇

不同的樹脂配方具有不同的特性，例如耐高溫性、強度、剛度和韌性。工程師在為特定應用選擇合適的樹脂系統時，必須考慮加工要求、環境條件和成本。此外，先進的樹脂技術可以進一步提高復合管的性能和耐用性。卷繞復合管的樹脂預浸漬到復合織物中。

分層配置

分層配置對于實現所需的性能平衡至關重要，包括強度、耐用性和靈活性。工程師可以設計具有不同材料、厚度和方向的多層的復雜鋪層配置。這可以實現混合結構，以最大限度地提高性能，同時最大限度地降低重量和成本。

心軸形狀和表面光潔度

心軸在確定復合管的最終形狀和內徑方面起著至關重要的作用。工程師可以利用不同的心軸形狀（圓柱形、錐形或定制輪廓）來實現特定的幾何形狀和性能目標。此外，心軸的表面光潔度會影響各層之間的粘合和管的整體質量。纏繞復合工具的心軸經過精密研磨和熱處理，以最大限度地降低廢品率。

卷繞復合管背后的科學原理

以下原則指導卷繞復合管的設計、分析和優化：

纖維增強材料

卷繞復合管的主要科學原理是使用高強度纖維增強聚合物基質材料。這些材料為管材提供了出色的機械性能，包括高強度重量比、剛度和抗疲勞性。復合基質中纖維的方向和排列也會影響管材的性能。

層壓理論

卷繞復合管依賴于層壓理論的原理，該理論控制著層壓結構的行為。根據該理論，復合材料的機械性能由其組成層的性能和纖維的方向決定。工程師可以通過精心設計鋪層配置和纖維方向來最大限度地減少材料使用量和重量。

復合材料制造工藝

精確的張力和壓力控制可確保纏繞過程中纖維放置和樹脂浸漬均勻。因此，了解樹脂系統的流變特性和固化動力學對于實現各層之間的正確固結和粘合至關重要。此外，溫度和加工參數等因素也會影響復合管的最終性能。

機械行為

彈性模量、強度和失效模式等復合材料力學原理決定了卷繞復合管的機械行為。該材料表現出各向異性行為；其機械性能因纖維取向而隨方向變化。了解系統內應力的分布情況對于預測管道在不同負載條件下的性能至關重要。
